Magnetic Resonance Core Laboratory (CT & US / MR Core Lab)

자기공명영상(Magnetic Resonance Image)을 이용한 각종 질환 모델의 해부학적 구조 및 기능적인 변화를 영상화하고 자기공명 분광법(Magnetic Resonance Spectroscopy)을 이용한 생체 내 대사성분을 비 침습적으로 정성, 정량 분석 서비스를 제공하고자 합니다.



연혁

1990년~2012년 : 국내최초로 소동물용 in vivo 4.7T MR System 설치 운영

2012년 11월~ : 소동물용 in vivo 9.4T MR System 설치 운영



지원부 운영자

담당교수 우동철 교수
담당연구원 민중기 연구원
담당연구원 김상태 연구원
담당연구원 우철웅 연구원

장비 소개

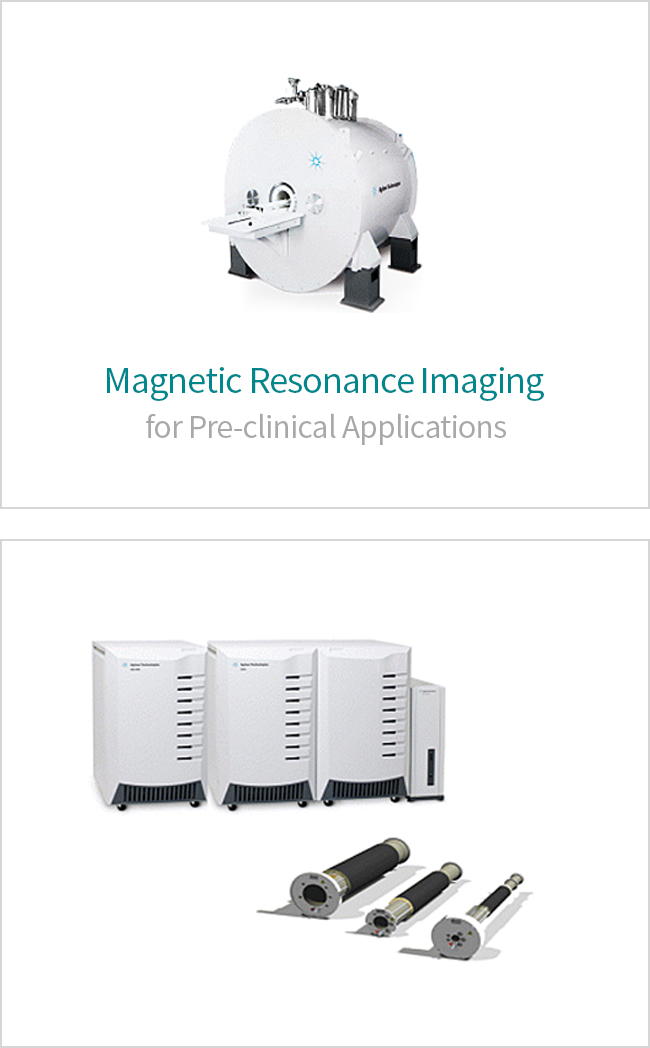

소동물용 in vivo 9.4T MRI System(Agilent)



소동물용 9.4T MRI 원리 및 응용

고자장 자기공명영상이란 자기장 속에 위치한 원자핵이 외부에서 주사된 특정 공명주파수로 교란되어 그 핵에서 발생되는 공명신호에 공간적인 정보를 더하여 영상화하는 기술입니다. 이는 흔히 병원에서 보게 되는 진단용 MRI와 동일한 원리이나 우리가 흔히 보는 MRI의 자장 세기보다 5~7배 강한 자장으로 더 높은 감도와 높은 분해능으로 정밀하게 동물 및 시료를 영상화하는 기술입니다.



소동물용 9.4T MRI System(Agilent) 구성

Magnet

- 9.04T/160mm Actively Shielded Magnet

Coils

- 1H 63/95mm, 400MHz Quad Birdca

- 1H 63/95mm, 400MHz Millipede,9.

- 20mm, 400MHz Surface Coil Kit

- 1H 72/99mm, 400MHz AD Quad Coil

- 1H Mouse Brain, 400MHz, Surface

- 1H Rat Heart, 400MHz, Phased A

- 1H Rat Brain, 400MHz, Phased A

Consile

- Agilent DD2 Imaging console

- Transmiters : 2Ch

- Receiver : 4Ch

- Gradient : 200A/400mT/m
